HJ5447-PTP-BIN PCIe時鐘卡

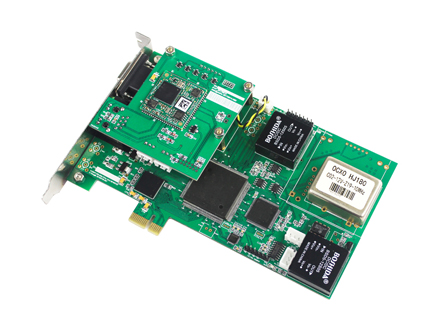

   HJ5447-PTP-BINPCIe PTP高精度時鐘卡是一款高集成度的PTP及恒溫晶振同步時鐘模塊。該模塊集成了恒溫高穩晶振OCXO和高精度PTP同步卡,采用大規模集成電路和泰福特電子特有的頻率測控技術，通過網絡接收PTP同步信號或IRIG-B時間碼信號，獲取準確的時間數據，并對時間源是否有效進行判斷，使用PTP時鐘信號馴服內置的高穩恒溫晶振，即使PTP信號短暫丟失的情況下，也能確保為計算機系統提供不間斷的高精度時間信號。時鐘卡產生并發送精確穩定的時間和頻率信號（10MHz、1PPS、TOD），頻率輸出日平均準確度<1e-10，實時準確度可以達到5e-10，可廣泛應用于各種儀器儀表、dvb、dab、cmmb、wimax、cdma等系統對時間頻率要求苛刻的領域。該ptp時鐘卡集成了硬件高精度實時時鐘，實時時間均從硬件實時時鐘取得，為計算機系統提供高精度的時間和頻率參考信號，從而提高系統的時間精度和準確度，便于系統進行數據處理及系統的維護和故障分析。

主要功能：

l  支持IEEE1558-2008  PTP V2協議，two-step，單播模式；

l  支持telnet登錄PTP模塊，可對模塊進行相應配置；

l  標準的10/100M自適應以太網接口；

l  支持外參考IRIG-B碼輸入授時；

l  輸出TOD時間碼信息；

l  輸出1PPS秒脈沖；

l  輸出10M頻率信號；

l  內置高穩恒溫晶振，無參考源后依靠高穩恒溫晶振守時；

l  具備狀態監控功能；

l  支持Windows、國產麒麟以及Unbuntu、CentOS等Linux操作系統；

l  時頻卡可接收時統服務器提供的時間，通過校準應用服務器時間為上層應用提供高精度時間，在麒麟等實時操作 系統其時間同     步精度優于5us。
